Запчасти для компрессора Patriot VX 50-402 (525306315)

Данная модель имеет несколько модификаций и/или схем. Нажмите на нужную, чтобы перейти к ней или листайте страницу вниз, чтобы посмотреть всё.

Patriot VX 50-402 (525306315) EAN8 20048525

Patriot VX 50-402 (525306315) EAN8 20075439

Patriot VX 50-402 (525306315) EAN8 20105594

Patriot VX 50-402 (525306315) EAN8 20105952

Patriot VX 50-402 (525306315) Деталировка 1

Patriot VX 50-402 (525306315) EAN8 20048525

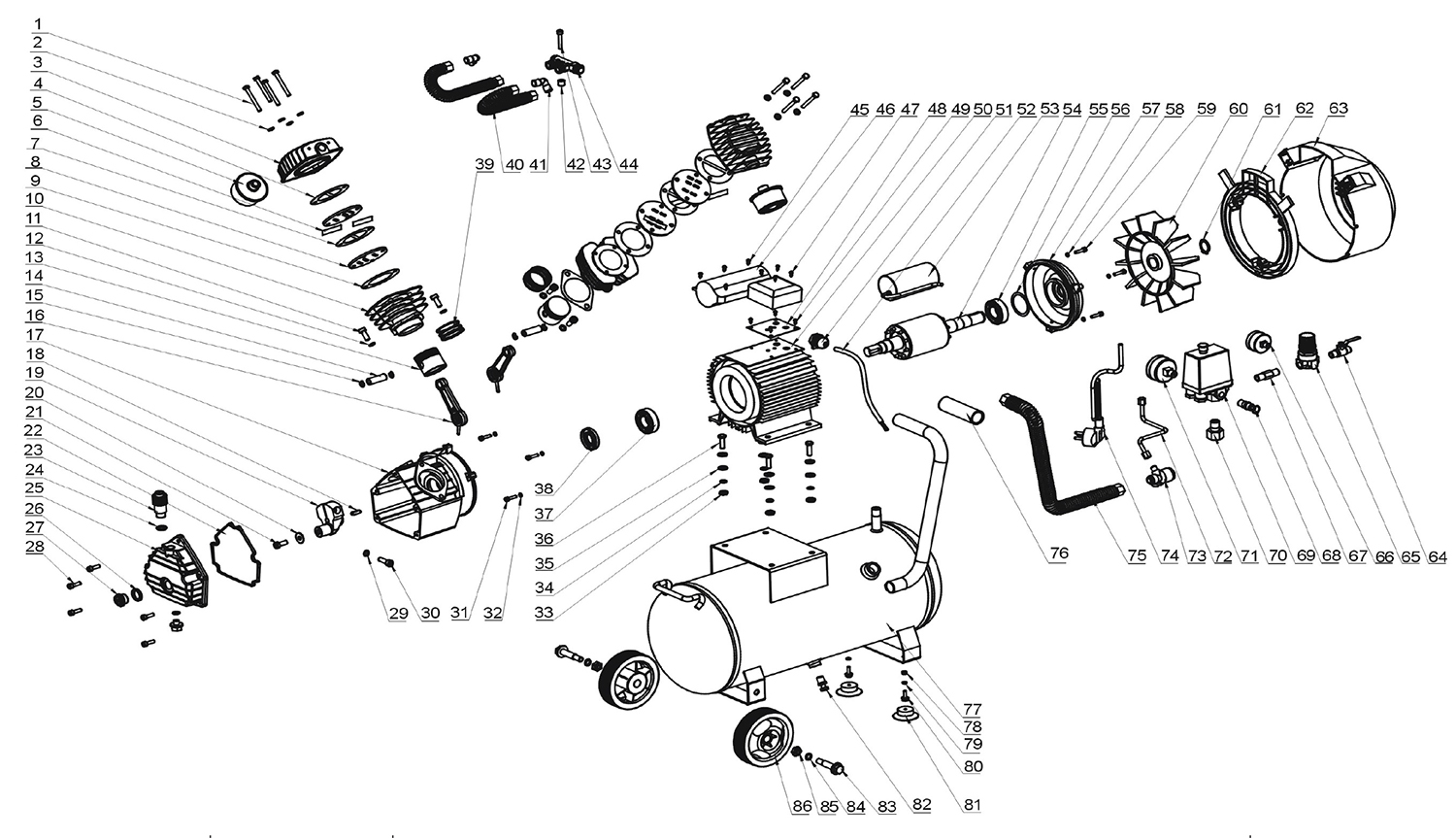

Запчасти, схема и деталировка Patriot VX 50-402 (525306315)

№1

Артикул

Название

Отгрузка

Цена

Купить

1

Защитный кожух двигателя

359 Р

10

1561 Р

11

Винт м4х12

--

0 Р

12

саморез ST3.6х16

--

0 Р

13

срышка клемной коробки

--

1739 Р

14

Конденсатор CBB60 450V 35uF

--

1704 Р

15

Конденсатор CD60 250V 200uF

--

5202 Р

16

Автомат защиты 125/250V 15A

--

358 Р

17

Винт м4х6

--

0 Р

18

Клемная коробка

--

1561 Р

19

подшипник 6205-ZRS

--

0 Р

2

стопорное кольцо Ф22

--

0 Р

20

пластина

--

0 Р

21

муфта ротора

--

0 Р

22

статор 220V50HZ-2HP 160

--

0 Р

23

ротор Ф145хФ76х160

--

0 Р

24

стопорное кольцо Ф20

--

0 Р

25

Винт м5х6

--

0 Р

26

подшипник 6205-ZRS

--

0 Р

27

сальник 22х47х7

--

1615 Р

28

--

1710 Р

29

Шпонка 6х16

--

0 Р

3

Крыльчатка

--

1019 Р

30

Коленвал Ф22х18

--

1716 Р

31

--

0 Р

32

Гровер Ф8

--

0 Р

33

Болт м8х20 (левая резьба)

--

0 Р

34

прокладка крышки картера

--

0 Р

35

Крышка картера

--

0 Р

36

Глазок/мерное окошко

--

346 Р

37

Болт м6х16

--

0 Р

38

пробка-сапун м16х1.5

--

0 Р

39

стопорное кольцо Ф12

--

0 Р

4

Болт м5х35

--

0 Р

40

Шатун Ф12хФ22-85

--

1049 Р

41

палец поршня Ф12х38

--

0 Р

42

поршень Ф42х21

--

0 Р

43

Кольцо маслосъемное Ф47

--

0 Р

44

Кольцо компрессионное Ф47

--

0 Р

45

прокладка блока цилиндра

--

0 Р

46

Блок цилиндра

--

1582 Р

47

Гровер Ф8

--

0 Р

48

Болт м8х25

--

325 Р

49

прокладка клапанной плиты (нижняя)

--

0 Р

5

Гровер Ф5

--

0 Р

50

Корпус клапанной плиты

5 - 10 дн.

695 Р

51

Клапанная пластина

5 - 10 дн.

33606 Р

52

прокладка клапанной плиты (центральная)

5 - 10 дн.

1078 Р

53

прокладка крышки цилиндра

5 - 10 дн.

325 Р

54

Воздушний фильтр в сборе 1/2

--

0 Р

55

Коннектор 90°с (угловой переходник) 3/8х3/9

--

968 Р

56

Крышка цилиндра

--

1620 Р

57

Болт крышки блока цилиндра м6х55

--

0 Р

58

Трубка высокого давления Ф10 (длинная)

--

989 Р

59

Трубка высокого давления Ф10 (короткая)

--

986 Р

6

Крепление защитного кожуха

--

0 Р

60

переходник

--

1078 Р

61

пробка переходника

--

0 Р

62

Болт м6х55

--

0 Р

63

ресивер 50л Ф300х500

--

1682 Р

64

--

0 Р

65

Болт м8х25

--

325 Р

66

Трубка высокого давления Ф12

--

1062 Р

67

разгрузочная трубка Ф6

--

346 Р

68

Накладка рукоятки Ф25

--

0 Р

69

предохранительный (аварийный) клапан 1/4

--

1004 Р

7

Крышка мотора

--

0 Р

70

пресостат/реле давления

--

1698 Р

71

манометр Ф50 (большой)

--

0 Р

72

Коннектор (соединитель) прямой 1/4х1/4

--

0 Р

73

Выпускной клапан (кран) 1/4

--

1004 Р

74

регулятор давления/редуктор

--

1601 Р

75

Быстросьем 1/4

--

0 Р

76

манометр Ф40 (малый)

--

0 Р

77

силовой провод с евровилкой(сечение 1-5кв.-длина 1-5м)

--

0 Р

78

силовой провод (сечение 1-5кв.-длина 0-85м)

--

0 Р

79

обратный клапан

--

0 Р

8

Корпус мотора

--

0 Р

80

--

0 Р

81

Ножка резиновая/грибок

--

0 Р

82

Болт м8х25

--

325 Р

83

Кран слива конденсата 1/4

--

0 Р

84

Гайка м10

--

25792 Р

85

Гровер Ф10

--

1769 Р

86

Шайба Ф10

--

0 Р

9

Уплотнение

--

1588 Р

Patriot VX 50-402 (525306315) EAN8 20075439

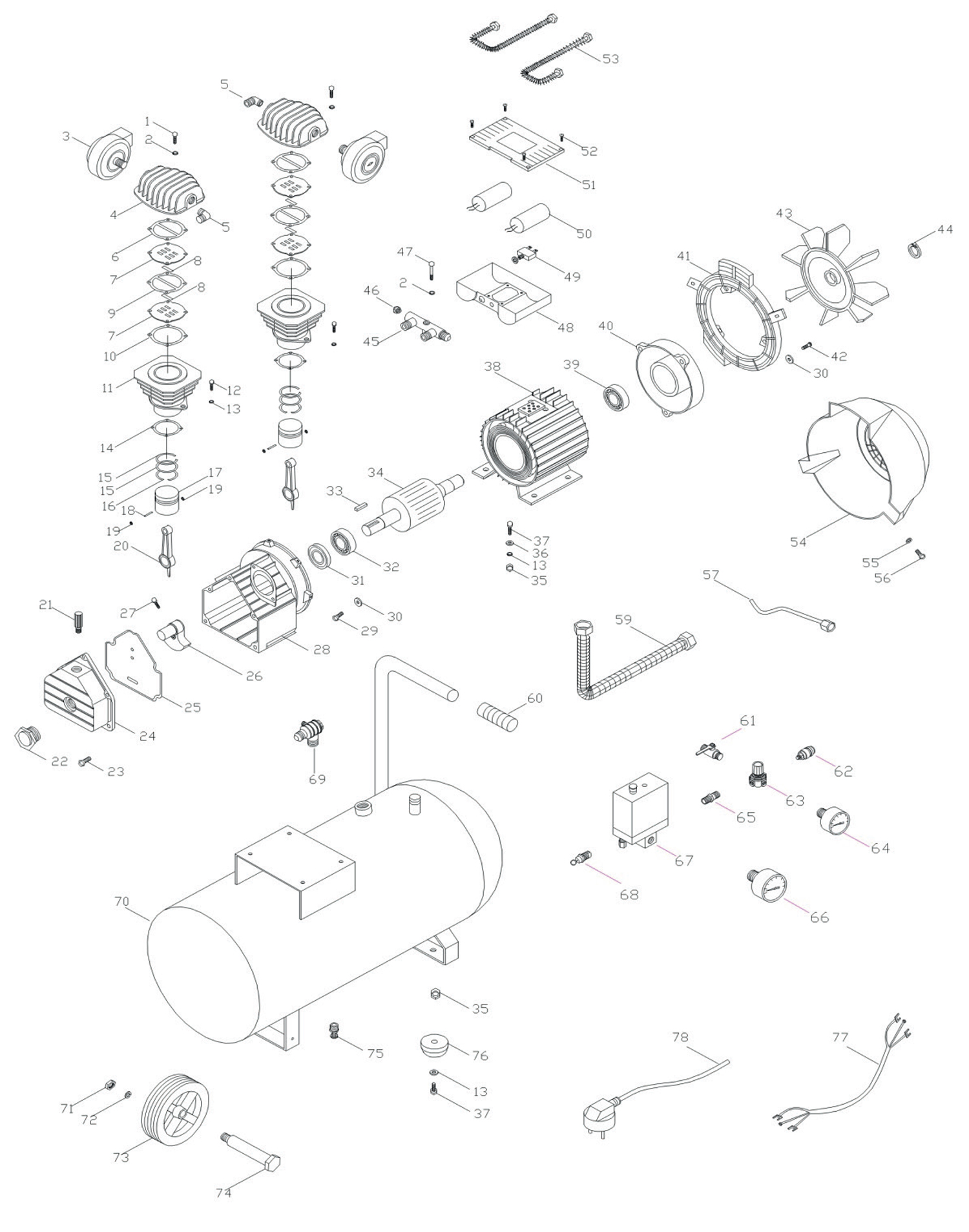

Запчасти, схема и деталировка Patriot VX 50-402 (525306315)

№1

Артикул

Название

Отгрузка

Цена

Купить

A01

Болт М6х55

--

0 Р

A01-A56

Голова компрессорная в сборе

--

0 Р

A02

--

0 Р

A03

Воздушный фильтр

--

1032 Р

A04

Головка цилиндра

5 - 10 дн.

526 Р

A05

Коннектор 90°С (угловой переходник)

5 - 10 дн.

343 Р

A06

Прокладка головки блока цилиндров

5 - 10 дн.

325 Р

A06-A10

Клапанная плита в сборе с прокладками (комплект)

--

0 Р

A07

Клапанная плита (часть)

5 - 10 дн.

1094 Р

A08

Клапанный лепесток

5 - 10 дн.

354 Р

A09

Прокладка клапанной плиты (центральная)

5 - 10 дн.

980 Р

A10

Прокладка клапанной плиты (нижняя)

5 - 10 дн.

328 Р

A11

5 - 10 дн.

1765 Р

A12

Болт М8х25

--

0 Р

A13

--

0 Р

A13-A35-A37-A76

Комплект резиновой ножки с креплением

5 - 10 дн.

343 Р

A14

Прокладка цилиндра

5 - 10 дн.

343 Р

A15

Кольцо поршня (верхнее)

5 - 10 дн.

1014 Р

A15*2-A16

Комплект поршневых колец

5 - 10 дн.

986 Р

A15-A19

Поршень в сборе с кольцами и пальцем

5 - 10 дн.

1783 Р

A16

Кольцо поршня (нижнее)

5 - 10 дн.

1014 Р

A17

5 - 10 дн.

1060 Р

A18

Палец поршня

5 - 10 дн.

1001 Р

A19

Стопорное кольцо пальца поршня

5 - 10 дн.

329 Р

A20

5 - 10 дн.

1042 Р

A21

Пробка-сапун

5 - 10 дн.

1075 Р

A22

Глазок (мерное окно)

5 - 10 дн.

353 Р

A23

Болт М6х16

5 - 10 дн.

232 Р

A24

Крышка картера

5 - 10 дн.

5288 Р

A25

Прокладка крышки картера

5 - 10 дн.

1014 Р

A26

Коленвал

5 - 10 дн.

1708 Р

A27

Болт М8х35

5 - 10 дн.

232 Р

A28

5 - 10 дн.

1428 Р

A29

Болт М5х25

--

0 Р

A30

--

0 Р

A31

Сальник картера

--

1583 Р

A32

Подшипник 6205-2RS

5 - 10 дн.

354 Р

A33

Шпонка ротора

5 - 10 дн.

344 Р

A34

5 - 10 дн.

1908 Р

A35

--

0 Р

A36

--

0 Р

A37

Болт М8х25

--

0 Р

A38

--

25752 Р

A39

Подшипник 6205-2RS

5 - 10 дн.

354 Р

A40

Крышка мотора

5 - 10 дн.

1572 Р

A41

Крепление кожуха

5 - 10 дн.

1069 Р

A42

--

0 Р

A43

Крыльчатка

--

3260 Р

A44

Кольцо крыльчатки Ф24

--

0 Р

A45

Переходник

5 - 10 дн.

337 Р

A46

5 - 10 дн.

232 Р

A47

Болт М6х45

--

0 Р

A48

Конденсаторная коробка

--

1620 Р

A48-A52

Конденсаторная коробка в сборе

--

0 Р

A49

Автомат защиты

--

1060 Р

A50

Конденсатор 75?F

--

1060 Р

A51

Крышка конденсаторной коробки

5 - 10 дн.

398 Р

A52

5 - 10 дн.

232 Р

A53

Трубка высокого давления Ф15 (головы)

5 - 10 дн.

1049 Р

A54

Кожух мотора

5 - 10 дн.

1765 Р

A55

--

0 Р

A56

Винт ST4.2х15

--

0 Р

A57

Разгрузочная трубка Ф10

--

328 Р

A59

Трубка высокого давления (к обратнику)

--

1055 Р

A60

Накладка рукоятки Ф25

--

0 Р

A61

Шаровой кран

--

1049 Р

A62

Быстросъем

5 - 10 дн.

252 Р

A63

Регулятор давления/Редуктор

5 - 10 дн.

1068 Р

A64

Манометр Ф40 (малый)

5 - 10 дн.

1032 Р

A65

Коннектор прямой (соединитель)

5 - 10 дн.

343 Р

A66

Манометр Ф50 (большой)

5 - 10 дн.

1602 Р

A67

Реле давления (пресостат)

5 - 10 дн.

1799 Р

A68

Предохранительный клапан (аварийный)

5 - 10 дн.

1046 Р

A69

Обратный клапан 1/2х1/2хМ10х1

5 - 10 дн.

1027 Р

A70

5 - 10 дн.

18780 Р

A71

Гайка М10х1

--

0 Р

A71-A74

Комплект колес с креплением

5 - 10 дн.

434 Р

A72

Шайба Ф10

--

0 Р

A73

Колесо 6?

--

0 Р

A74

Болт колеса

--

325 Р

A75

Кран слива конденсата

--

998 Р

A76

Ножка резиновая (грибок)

--

0 Р

A77

Силовой провод

--

1055 Р

A78

Силовой провод с вилкой

--

1720 Р

Patriot VX 50-402 (525306315) EAN8 20105594

Запчасти, схема и деталировка Patriot VX 50-402 (525306315)

№1

Артикул

Название

Отгрузка

Цена

Купить

A01

Болт М6х55

--

0 Р

A01-A56

Голова компрессорная в сборе

--

0 Р

A02

--

0 Р

A03

Воздушный фильтр

--

1032 Р

A04

Головка цилиндра

5 - 10 дн.

526 Р

A05

Коннектор 90°С (угловой переходник)

5 - 10 дн.

343 Р

A06

Прокладка головки блока цилиндров

5 - 10 дн.

325 Р

A06-A10

Клапанная плита в сборе с прокладками (комплект)

--

0 Р

A07

Клапанная плита (часть)

5 - 10 дн.

1094 Р

A08

Клапанный лепесток

5 - 10 дн.

354 Р

A09

Прокладка клапанной плиты (центральная)

5 - 10 дн.

980 Р

A10

Прокладка клапанной плиты (нижняя)

5 - 10 дн.

328 Р

A11

5 - 10 дн.

1765 Р

A12

Болт М8х25

--

0 Р

A13

--

0 Р

A13-A35-A37-A76

Комплект резиновой ножки с креплением

5 - 10 дн.

343 Р

A14

Прокладка цилиндра

5 - 10 дн.

343 Р

A15

Кольцо поршня (верхнее)

5 - 10 дн.

1014 Р

A15*2-A16

Комплект поршневых колец

5 - 10 дн.

986 Р

A15-A19

Поршень в сборе с кольцами и пальцем

5 - 10 дн.

1783 Р

A16

Кольцо поршня (нижнее)

5 - 10 дн.

1014 Р

A17

5 - 10 дн.

1060 Р

A18

Палец поршня

5 - 10 дн.

1001 Р

A19

Стопорное кольцо пальца поршня

5 - 10 дн.

329 Р

A20

5 - 10 дн.

1042 Р

A21

Пробка-сапун

5 - 10 дн.

1075 Р

A22

Глазок (мерное окно)

5 - 10 дн.

353 Р

A23

Болт М6х16

5 - 10 дн.

232 Р

A24

Крышка картера

5 - 10 дн.

5288 Р

A25

Прокладка крышки картера

5 - 10 дн.

1014 Р

A26

Коленвал

5 - 10 дн.

1708 Р

A27

Болт М8х35

5 - 10 дн.

232 Р

A28

5 - 10 дн.

1428 Р

A29

Болт М5х25

--

0 Р

A30

--

0 Р

A31

Сальник картера

--

1583 Р

A32

Подшипник 6205-2RS

5 - 10 дн.

354 Р

A33

Шпонка ротора

5 - 10 дн.

344 Р

A34

5 - 10 дн.

1908 Р

A35

--

0 Р

A36

--

0 Р

A37

Болт М8х25

--

0 Р

A38

--

25752 Р

A39

Подшипник 6205-2RS

5 - 10 дн.

354 Р

A40

Крышка мотора

5 - 10 дн.

1572 Р

A41

Крепление кожуха

5 - 10 дн.

1069 Р

A42

--

0 Р

A43

Крыльчатка

--

3260 Р

A44

Кольцо крыльчатки Ф24

--

0 Р

A45

Переходник

5 - 10 дн.

337 Р

A46

Разгрузочный клапан

5 - 10 дн.

232 Р

A47

Болт М6х45

--

0 Р

A48

Конденсаторная коробка

--

1620 Р

A48-A52

Конденсаторная коробка в сборе

--

0 Р

A49

Автомат защиты

--

1060 Р

A50

Конденсатор 75?F

--

1060 Р

A51

Крышка конденсаторной коробки

5 - 10 дн.

398 Р

A52

5 - 10 дн.

232 Р

A53

Трубка высокого давления Ф15 (головы)

5 - 10 дн.

1049 Р

A54

Кожух мотора

5 - 10 дн.

1765 Р

A55

--

0 Р

A56

Винт ST4.2х15

--

0 Р

A57

Разгрузочная трубка Ф10

--

328 Р

A59

Трубка высокого давления (к обратнику)

--

1055 Р

A60

Накладка рукоятки Ф25

--

0 Р

A61

Шаровой кран

--

1049 Р

A62

Быстросъем

5 - 10 дн.

252 Р

A63

Регулятор давления/Редуктор

5 - 10 дн.

1068 Р

A64

Манометр Ф40 (малый)

5 - 10 дн.

1032 Р

A65

Коннектор прямой (соединитель)

5 - 10 дн.

343 Р

A66

Манометр Ф50 (большой)

5 - 10 дн.

1602 Р

A67

Реле давления (пресостат)

5 - 10 дн.

1799 Р

A68

Предохранительный клапан (аварийный)

5 - 10 дн.

1046 Р

A69

Обратный клапан 1/2х1/2хМ10х1

5 - 10 дн.

1027 Р

A70

5 - 10 дн.

18780 Р

A71

Гайка М10х1

--

0 Р

A71-A74

Комплект колес с креплением

5 - 10 дн.

434 Р

A72

Шайба Ф10

--

0 Р

A73

"Колесо 6"""

--

0 Р

A74

Болт колеса

--

325 Р

A75

Кран слива конденсата

--

998 Р

A76

Ножка резиновая (грибок)

--

0 Р

A77

Силовой провод

--

1055 Р

A78

Силовой провод с вилкой

--

1720 Р

Patriot VX 50-402 (525306315) EAN8 20105952

Запчасти, схема и деталировка Patriot VX 50-402 (525306315)

№1

Артикул

Название

Отгрузка

Цена

Купить

1-64

Голова компрессорная в сборе

--

0 Р

10

Лепесток клапана

--

0 Р

11

Штифт лепестка клапана

--

0 Р

12

--

0 Р

14

Переходник

--

1577 Р

15

Клапан плавного пуска

--

0 Р

16

Трубка высокого давления (головы)

--

0 Р

19

Прокладка цилиндра

--

0 Р

20

Комплект поршневых колец

--

0 Р

21

--

0 Р

22

Палец поршня

--

0 Р

23

Стопорное кольцо пальца поршня

--

0 Р

24

--

0 Р

25

Глазок (мерное окно)

--

0 Р

26

Уплотнительное кольцо глазка

--

0 Р

28

--

0 Р

29

Крышка картера

--

0 Р

3

Коннектор 90°С (угловой переходник)

--

349 Р

30

Прокладка крышки картера

--

0 Р

32

Коленвал

--

0 Р

33

Шпонка коленвала

--

0 Р

36

--

0 Р

37

--

0 Р

38

Подшипник ротора 1

--

0 Р

39

--

0 Р

4

Коннектор 90°С (угловой переходник)

--

349 Р

40

Подшипник ротора 2

--

0 Р

41- 43

Статор с корпусом в сборе

--

0 Р

44

Крышка мотора

--

0 Р

45

Центробежный выключатель

--

0 Р

47

Фиксатор центробежного выключателя

--

0 Р

48

Кронштейн кожуха мотора

--

0 Р

49

Крыльчатка

--

3278 Р

5

Воздушный фильтр

--

967 Р

50

Стопорное кольцо крыльчатки

--

0 Р

53

Кожух мотора

--

0 Р

55

Конденсатор пусковой

--

0 Р

56

Конденсатор рабочий

--

0 Р

57

Конденсаторная коробка

--

0 Р

6

Крышка цилиндра

--

0 Р

61

Автомат защиты

--

0 Р

62

Крышка конденсаторной коробки

--

0 Р

64

Силовой провод

--

0 Р

65

Ресивер 50л

--

0 Р

68-71

Комплект колеса

--

0 Р

7

Прокладка крышки цилиндра

--

0 Р

7-11

Комплект клапанной плиты

--

0 Р

72

Кран слива конденсата

--

0 Р

73-75

Комплект ножки

--

0 Р

76

Редуктор давления (тройник)

--

0 Р

77

Предохранительный клапан

--

0 Р

78

Реле давление (пресостат) 220В

--

0 Р

79

Быстросъем

--

0 Р

8

Клапанная плита

--

0 Р

80

Манометр

--

0 Р

81

Трубка высокого давления в сборе (к обратнику)

--

0 Р

82

Обратный клапан

--

0 Р

83

Разгрузочная трубка в сборе

--

0 Р

84

Силовой кабель с вилкой

--

0 Р

9

Прокладка клапанной плиты

--

0 Р

Patriot VX 50-402 (525306315) Деталировка 1

Запчасти, схема и деталировка Patriot VX 50-402 (525306315)

№1

Артикул

Название

Отгрузка

Цена

Купить

1

Болт с шестигранной головкой

--

0 Р

10

--

0 Р

11

Болт с шестигранной головкой

--

0 Р

12

Шайба стопорная

--

0 Р

13

--

0 Р

14

Поршневой палец

14 - 30 дн.

988 Р

15

Стопорное кольцо

--

0 Р

16

--

0 Р

17

--

0 Р

18

--

0 Р

19

Коленвал

--

1045 Р

2

Шайба стопорная

--

1048 Р

20

Шайба стопорная

--

0 Р

21

--

0 Р

22

Уплотнение крышки

--

0 Р

23

Крышка маслозаливной горловины

--

1733 Р

24

Прокладка маслозаливной горловины

--

0 Р

25

Крышка катрера

--

0 Р

26

Уплотнитель

--

0 Р

27

--

0 Р

28

--

0 Р

29

Шайба стопорная

--

0 Р

3

Головка цилиндра

--

0 Р

30

--

0 Р

31

--

0 Р

32

Шайба стопорная

--

1578 Р

33

Шестигранная гайка

--

0 Р

34

--

0 Р

35

Шайба стопорная

--

0 Р

36

Болт с шестигранной головкой

--

0 Р

37

Подшипник

--

0 Р

38

--

0 Р

39

Поршневое кольцо

--

0 Р

4

Прокладка головки цилидра

--

0 Р

40

--

0 Р

41

Коннектор 90°

--

0 Р

42

Соединитель

--

0 Р

43

--

0 Р

44

Разветвитель трубок воздуха из цилиндра

--

1616 Р

45

--

0 Р

46

Пусковой конденсатор

--

0 Р

47-49

--

0 Р

5

Фильтр воздушный

--

1601 Р

50

Корпус двигателя

--

0 Р

51

Держатель провода питания

--

0 Р

52

Провод питания

--

0 Р

53

Рабочий конденсатор

--

1795 Р

54

--

5182 Р

55

Подшипник

--

0 Р

56

--

0 Р

57

Задняя крышка двигателя

--

0 Р

58

Шайба стопорная

--

0 Р

59

--

0 Р

6

Впускной клапан

--

0 Р

60

Крыльчатка

--

1561 Р

61

Стопорное кольцо

--

0 Р

62

Кронштейн крышки двигателя

--

0 Р

63

Крышка двигателя

--

0 Р

64

Шаровой кран

--

0 Р

65

Регулятор

--

0 Р

66

Манометр Y40

--

0 Р

67

Соединитель

--

0 Р

68

Предохранительный клапан

--

1019 Р

69

Реле давления

--

0 Р

7

Прокладка клапана

--

0 Р

70

Соединитель реле давления

--

0 Р

71

Манометр Y50

--

1048 Р

72

--

980 Р

73

Обратный клапан

--

0 Р

74

Кабель питания

--

306 Р

75

--

0 Р

76

--

0 Р

77

--

0 Р

78

Шестигранная гайка

--

0 Р

79

--

0 Р

8

Пластинчатый клапан

--

1567 Р

80

Болт с шестигранной головкой

--

0 Р

81

--

0 Р

82

Дренажный клапан

--

0 Р

83

Ось колеса

--

0 Р

84

--

0 Р

85

Шестигранная гайка

--

0 Р

86

--

1590 Р

9

Прокладка цилиндра

--

0 Р

Быстрая поддержка

+7 (495) 908-88-41

Каталог запчастей

Электроинструмент

Садовая техника

Силовая техника

Строительная техника

Климатическая техника

Запчасти Зубр

Огромный ассортимент запчастей

Компания

О компании

Новости и акции

Отзывы о нас

Контакты

Вопрос-ответ

Как найти ЗЧ

Доставка и оплата

Возврат и обмен

Юридическим лицам

Запчасти оптом

Адреса сервисных центров

Статус заказа

Служба поддержки

+7 (495) 908-88-41

График работы:

Пн — Пт: с 11:00 до 17:00

Сб, Вс: выходные

2023 — 2024 © Запчасти Patriot

Политика обработки персональных данных Договор оферта

Мы используем файлы cookie на этом сайте для улучшения работы. Нажимая кнопку "Принять", вы соглашаетесь с этим.
