Запчасти для бензопилы Patriot PT 3816 Imperial

Данная модель имеет несколько модификаций и/или схем. Нажмите на нужную, чтобы перейти к ней или листайте страницу вниз, чтобы посмотреть всё.

Patriot PT 3816 Imperial (220105515) EAN8-20099442 2018

Patriot PT 3816 Imperial (220105515) EAN8-20060442 2016

Patriot PT 3816 Imperial (220105515) EAN8-20099442 2018

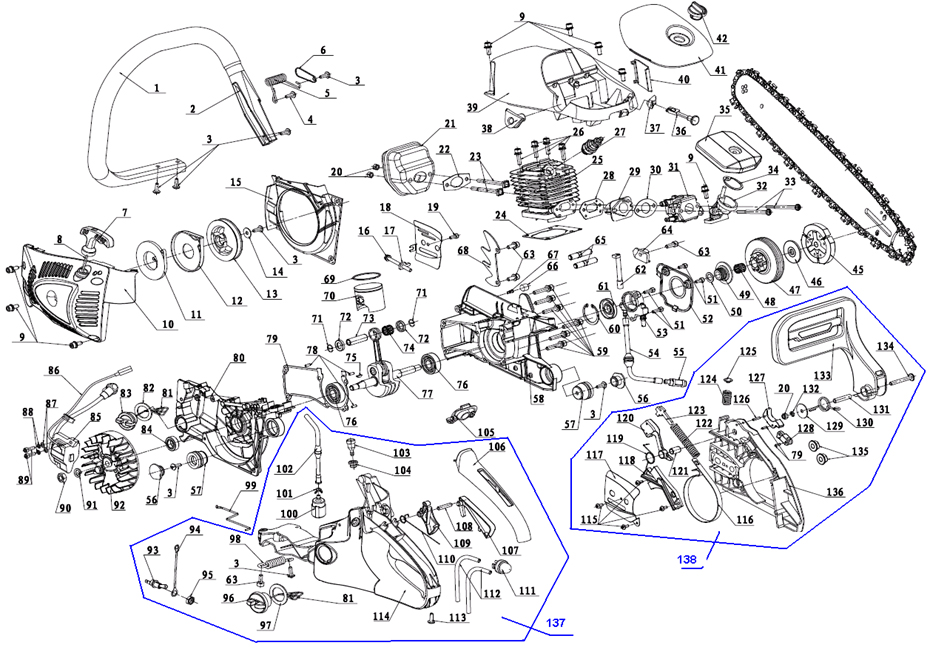

Запчасти, схема и деталировка Patriot PT 3816 Imperial (220105515)

№1

Артикул

Название

Отгрузка

Цена

Купить

1

Оболочка передней рукоятки

--

0 Р

1-2

Передняя рукоятка в сборе

--

0 Р

10

Крышка стартера

--

0 Р

100

Топливный фильтр

--

0 Р

100-102

Трубка топливная в сборе с фильтром

--

1037 Р

101

Зажим топливной трубки

--

0 Р

102

Трубка топливная

--

0 Р

103

Балансир

5 - 10 дн.

343 Р

104

Основание балансира

5 - 10 дн.

343 Р

105

--

0 Р

106

Накладка рукоятки основного корпуса

5 - 10 дн.

661 Р

107

Клавиша блокиратора газа

5 - 10 дн.

1562 Р

108

Ось блокиратора газа

--

0 Р

109

Курок газа

--

340 Р

11

Пружина стартера

--

0 Р

110

Пружина курка газа

--

1562 Р

111

--

978 Р

112

Трубка праймера

--

966 Р

113

Винт ST4.9×20

--

0 Р

114

Корпус пилы основной(топл.бак)

5 - 10 дн.

2659 Р

115

Винт ST3.5×10

--

0 Р

116

Тормозная лента

--

0 Р

117

Прижимная планка шины правая

--

0 Р

118

Крышка тормозной пружины

--

0 Р

119

Пружина ударного рычага

--

0 Р

12

Крышка пружины стартера

--

0 Р

120

Рычаг ударный

--

0 Р

121

Штифт ф6,7хф9х14,7

--

0 Р

122

Пружина тормозная большая

--

0 Р

123

Шток тормозной пружины

--

1578 Р

124

Пружина возвратная

--

0 Р

125

Уплотнение

--

0 Р

126

Штифт ф3х14

--

0 Р

127

Рычаг тормоза основной

--

0 Р

128

Рычаг тормоза вспомогательный

--

0 Р

129

Шайба ф5,3хф23х1,2

--

0 Р

13

Катушка шнура стартера

--

0 Р

130

Пружина тормозной рукоятки

--

1003 Р

131

Штифт ф5хф6,4х30

--

0 Р

132

--

0 Р

133

Рукоятка тормоза цепи

--

0 Р

134

--

0 Р

135

--

0 Р

136

Крышка боковая тормоза цепи

--

0 Р

137

Корпус основной (топл.бак) в сборе

--

4868 Р

138

Тормоз цепи в сборе

--

4860 Р

14

Шайба ф5,3х16х1

--

0 Р

15

Кожух маховика

5 - 10 дн.

450 Р

16

Регулировочный винт натяжения цепи

--

0 Р

16-17

Натяжитель цепи в сборе

--

1012 Р

17

Регулировочная гайка натяжения цепи

--

0 Р

18

Прижимная планка шины левая

--

0 Р

19

Винт М4х8

--

0 Р

2

Передняя рукоятка

--

0 Р

20

--

0 Р

21

Глушитель

5 - 10 дн.

3012 Р

22

Прокладка глушителя

5 - 10 дн.

343 Р

23

Винт М5х70

--

0 Р

24

Прокладка цилиндра

5 - 10 дн.

343 Р

24,25,69-74

ЦПГ (цилиндро-поршневая группа) в наборе

5 - 10 дн.

5491 Р

25

5 - 10 дн.

1578 Р

26

Винт М5х20

--

0 Р

27

Свеча зажигания

--

0 Р

28

Прокладка входного патрубка

5 - 10 дн.

343 Р

29

Входной патрубок (воздухозаборник)

5 - 10 дн.

343 Р

3

Винт ST4,9x14

--

0 Р

3,7,8,10-14

Стартер в сборе

--

4766 Р

30

Прокладка карбюратора

5 - 10 дн.

343 Р

31

Карбюратор

5 - 10 дн.

3080 Р

32

Патрубок воздушного фильтра

--

0 Р

33

Винт М5х70

--

0 Р

34

Прокладка воздушного фильтра

--

325 Р

35

Фильтр воздушный

--

338 Р

36

Рычаг дроссельной заслонки

--

330 Р

37

Уплотнение рычага дроссельной заслонки

--

325 Р

38

Уплотнение регулировки холостого хода

--

0 Р

39

Кожух двигателя

--

1026 Р

4

Винт М5х16

--

0 Р

40

Тепловой дефлектор

--

325 Р

41

Крышка кожуха двигателя(возд.фильтра)

--

1072 Р

42

Барашек крышки возд.фильтра

5 - 10 дн.

343 Р

45

Диск сцепления

5 - 10 дн.

958 Р

46

Шайба сцепления

--

0 Р

47

Барабан сцепления

--

1598 Р

48

Подшипник ф10хф13х12,7

5 - 10 дн.

343 Р

49

Червячный привод масляного насоса

5 - 10 дн.

331 Р

5

Пружина передней рукоятки

--

0 Р

50

Шайба ф10,2х15,6х1

--

0 Р

51

Винт М4х14

--

0 Р

52

Крышка масляного насоса

5 - 10 дн.

343 Р

53

Насос масляный в сборе

5 - 10 дн.

853 Р

54

Трубка масляная впускная

5 - 10 дн.

358 Р

54-55

Фильтр масляный в сборе с трубкой

5 - 10 дн.

358 Р

55

Фильтр масляный

5 - 10 дн.

1006 Р

56

Пылезащитная крышка амортизатора

5 - 10 дн.

317 Р

57

Амортизатор короткий

5 - 10 дн.

343 Р

58

Картер - правая половина

5 - 10 дн.

320 Р

59

Винт М5х30

--

0 Р

6

Пластина пружины

--

0 Р

60

Стопорное кольцо ф32х1,2

--

0 Р

61

Сальник картера ф12х32х5,5

--

332 Р

62

Трубка масляная выпускная

--

342 Р

63

Винт М5х12

--

0 Р

64

Уловитель цепи(направляющая)

--

0 Р

65

Винт М8х42

--

0 Р

66

Фильтр обратного клапана

--

0 Р

67

Обратный клапан

5 - 10 дн.

343 Р

68

Зубчатый упор

5 - 10 дн.

325 Р

69

Кольцо поршневое

5 - 10 дн.

343 Р

7

Ручка стартера

--

0 Р

70

5 - 10 дн.

1168 Р

71

Стопорное кольцо поршневого пальца ф10

5 - 10 дн.

331 Р

72

Шайба подшипника поршневого пальца

--

0 Р

73

Поршневой палец ф10

5 - 10 дн.

343 Р

74

Подшипник поршневого пальца ф10х14х10,7

5 - 10 дн.

343 Р

75

Шпонка коленвала 3хф10х2,5

5 - 10 дн.

329 Р

76

Подшипник коленвала 6201

5 - 10 дн.

996 Р

77

Коленвал с шатуном

5 - 10 дн.

1154 Р

78

Установочный штифт ф3х8

--

0 Р

79

Прокладка корпуса картера

5 - 10 дн.

343 Р

8

Шнур стартера

--

0 Р

80

Картер - левая половина

5 - 10 дн.

714 Р

81

Фиксатор масляной крышки

--

0 Р

81,96-97

Крышка топливного бака в сборе

5 - 10 дн.

343 Р

81-83

Крышка масляного бака в сборе

5 - 10 дн.

338 Р

82

Прокладка масляной крышки

--

0 Р

83

Крышка масляного бака

--

4716 Р

84

Сальник картера ф12х22х7

--

332 Р

85

Катушка зажигания

5 - 10 дн.

1190 Р

86

Провод катушки зажигания 270мм

--

0 Р

87

Шайба ф4,2хф8х0,5

--

0 Р

88

Гровер ф4

--

0 Р

89

Винт М4х16

--

0 Р

9

Винт М5х16

--

0 Р

90

--

0 Р

91

Гровер ф8

--

0 Р

92

5 - 10 дн.

540 Р

93

Выключатель кнопочный

5 - 10 дн.

918 Р

94

Провод катушки зажигания 81,5мм

--

0 Р

95

Гайка М8х0,75

--

0 Р

96

Крышка топливного бака

5 - 10 дн.

343 Р

97

Уплотнение топливной крышки ф24хф4

--

0 Р

98

Пружина демпферная

5 - 10 дн.

604 Р

99

Тяга дроссельной заслонки

5 - 10 дн.

325 Р

Patriot PT 3816 Imperial (220105515) EAN8-20060442 2016

Запчасти, схема и деталировка Patriot PT 3816 Imperial (220105515)

№1

Артикул

Название

Отгрузка

Цена

Купить

1

Оболочка передней рукоятки

--

0 Р

1-2

Передняя рукоятка в сборе

--

0 Р

10

Крышка стартера

--

0 Р

100

Топливный фильтр

--

0 Р

100-102

Трубка топливная в сборе с фильтром

--

1037 Р

101

Зажим топливной трубки

--

0 Р

102

Трубка топливная

--

0 Р

103

Балансир

5 - 10 дн.

343 Р

104

Основание балансира

5 - 10 дн.

343 Р

105

--

0 Р

106

Накладка рукоятки основного корпуса

5 - 10 дн.

661 Р

107

Клавиша блокиратора газа

5 - 10 дн.

1562 Р

108

Ось блокиратора газа

--

0 Р

109

Курок газа

--

340 Р

11

Пружина стартера

--

0 Р

110

Пружина курка газа

--

1562 Р

111

--

978 Р

112

Трубка праймера

--

966 Р

113

Винт ST4.9×20

--

0 Р

114

Корпус пилы основной(топл.бак)

5 - 10 дн.

2659 Р

115

Винт ST3.5×10

--

0 Р

116

Тормозная лента

--

0 Р

117

Прижимная планка шины правая

--

0 Р

118

Крышка тормозной пружины

--

0 Р

119

Пружина ударного рычага

--

0 Р

12

Крышка пружины стартера

--

0 Р

120

Рычаг ударный

--

0 Р

121

Штифт ф6,7хф9х14,7

--

0 Р

122

Пружина тормозная большая

--

0 Р

123

Шток тормозной пружины

--

1578 Р

124

Пружина возвратная

--

0 Р

125

Уплотнение

--

0 Р

126

Штифт ф3х14

--

0 Р

127

Рычаг тормоза основной

--

0 Р

128

Рычаг тормоза вспомогательный

--

0 Р

129

Шайба ф5,3хф23х1,2

--

0 Р

13

Катушка шнура стартера

--

0 Р

130

Пружина тормозной рукоятки

--

1003 Р

131

Штифт ф5хф6,4х30

--

0 Р

132

--

0 Р

133

Рукоятка тормоза цепи

--

0 Р

134

--

0 Р

135

--

0 Р

136

Крышка боковая тормоза цепи

--

0 Р

137

Корпус основной (топл.бак) в сборе

--

4868 Р

138

Тормоз цепи в сборе

--

4860 Р

14

Шайба ф5,3х16х1

--

0 Р

15

Кожух маховика

5 - 10 дн.

450 Р

16

Регулировочный винт натяжения цепи

--

0 Р

16-17

Натяжитель цепи в сборе

--

1012 Р

17

Регулировочная гайка натяжения цепи

--

0 Р

18

Прижимная планка шины левая

--

0 Р

19

Винт М4х8

--

0 Р

2

Передняя рукоятка

--

0 Р

20

--

0 Р

21

Глушитель

5 - 10 дн.

3012 Р

22

Прокладка глушителя

5 - 10 дн.

343 Р

23

Винт М5х70

--

0 Р

24

Прокладка цилиндра

5 - 10 дн.

343 Р

24,25,69-74

ЦПГ (цилиндро-поршневая группа) в наборе

5 - 10 дн.

5491 Р

25

5 - 10 дн.

1578 Р

26

Винт М5х20

--

0 Р

27

Свеча зажигания

--

0 Р

28

Прокладка входного патрубка

5 - 10 дн.

343 Р

29

Входной патрубок (воздухозаборник)

5 - 10 дн.

343 Р

3

Винт ST4,9x14

--

0 Р

3,7,8,10-14

Стартер в сборе

--

4766 Р

30

Прокладка карбюратора

5 - 10 дн.

343 Р

31

Карбюратор

5 - 10 дн.

3080 Р

32

Патрубок воздушного фильтра

--

0 Р

33

Винт М5х70

--

0 Р

34

Прокладка воздушного фильтра

--

325 Р

35

Фильтр воздушный

--

338 Р

36

Рычаг дроссельной заслонки

--

330 Р

37

Уплотнение рычага дроссельной заслонки

--

325 Р

38

Уплотнение регулировки холостого хода

--

0 Р

39

Кожух двигателя

--

1026 Р

4

Винт М5х16

--

0 Р

40

Тепловой дефлектор

--

325 Р

41

Крышка кожуха двигателя(возд.фильтра)

--

1072 Р

42

Барашек крышки возд.фильтра

5 - 10 дн.

343 Р

45

Диск сцепления

5 - 10 дн.

958 Р

46

Шайба сцепления

--

0 Р

47

Барабан сцепления

--

1598 Р

48

Подшипник ф10хф13х12,7

5 - 10 дн.

343 Р

49

Червячный привод масляного насоса

5 - 10 дн.

331 Р

5

Пружина передней рукоятки

--

0 Р

50

Шайба ф10,2х15,6х1

--

0 Р

51

Винт М4х14

--

0 Р

52

Крышка масляного насоса

5 - 10 дн.

343 Р

53

Насос масляный в сборе

5 - 10 дн.

853 Р

54

Трубка масляная впускная

5 - 10 дн.

358 Р

54-55

Фильтр масляный в сборе с трубкой

5 - 10 дн.

358 Р

55

Фильтр масляный

5 - 10 дн.

1006 Р

56

Пылезащитная крышка амортизатора

5 - 10 дн.

317 Р

57

Амортизатор короткий

5 - 10 дн.

343 Р

58

Картер - правая половина

5 - 10 дн.

320 Р

59

Винт М5х30

--

0 Р

6

Пластина пружины

--

0 Р

60

Стопорное кольцо ф32х1,2

--

0 Р

61

Сальник картера ф12х32х5,5

--

332 Р

62

Трубка масляная выпускная

--

342 Р

63

Винт М5х12

--

0 Р

64

Уловитель цепи(направляющая)

--

0 Р

65

Винт М8х42

--

0 Р

66

Фильтр обратного клапана

--

0 Р

67

Обратный клапан

5 - 10 дн.

343 Р

68

Зубчатый упор

5 - 10 дн.

325 Р

69

Кольцо поршневое

5 - 10 дн.

343 Р

7

Ручка стартера

--

0 Р

70

5 - 10 дн.

1168 Р

71

Стопорное кольцо поршневого пальца ф10

5 - 10 дн.

331 Р

72

Шайба подшипника поршневого пальца

--

0 Р

73

Поршневой палец ф10

5 - 10 дн.

343 Р

74

Подшипник поршневого пальца ф10х14х10,7

5 - 10 дн.

343 Р

75

Шпонка коленвала 3хф10х2,5

5 - 10 дн.

329 Р

76

Подшипник коленвала 6201

5 - 10 дн.

996 Р

77

Коленвал с шатуном

5 - 10 дн.

1154 Р

78

Установочный штифт ф3х8

--

0 Р

79

Прокладка корпуса картера

5 - 10 дн.

343 Р

8

Шнур стартера

--

0 Р

80

Картер - левая половина

5 - 10 дн.

714 Р

81

Фиксатор масляной крышки

--

0 Р

81,96-97

Крышка топливного бака в сборе

5 - 10 дн.

343 Р

81-83

Крышка масляного бака в сборе

5 - 10 дн.

338 Р

82

Прокладка масляной крышки

--

0 Р

83

Крышка масляного бака

--

4716 Р

84

Сальник картера ф12х22х7

--

332 Р

85

Катушка зажигания

5 - 10 дн.

1190 Р

86

Провод катушки зажигания 270мм

--

0 Р

87

Шайба ф4,2хф8х0,5

--

0 Р

88

Гровер ф4

--

0 Р

89

Винт М4х16

--

0 Р

9

Винт М5х16

--

0 Р

90

--

0 Р

91

Гровер ф8

--

0 Р

92

5 - 10 дн.

540 Р

93

Выключатель кнопочный

5 - 10 дн.

918 Р

94

Провод катушки зажигания 81,5мм

--

0 Р

95

Гайка М8х0,75

--

0 Р

96

Крышка топливного бака

5 - 10 дн.

343 Р

97

Уплотнение топливной крышки ф24хф4

--

0 Р

98

Пружина демпферная

5 - 10 дн.

604 Р

99

Тяга дроссельной заслонки

5 - 10 дн.

325 Р

Быстрая поддержка

+7 (495) 908-88-41

Каталог запчастей

Электроинструмент

Садовая техника

Силовая техника

Строительная техника

Климатическая техника

Запчасти Зубр

Огромный ассортимент запчастей

Компания

О компании

Новости и акции

Отзывы о нас

Контакты

Вопрос-ответ

Как найти ЗЧ

Доставка и оплата

Возврат и обмен

Юридическим лицам

Запчасти оптом

Адреса сервисных центров

Статус заказа

Служба поддержки

+7 (495) 908-88-41

График работы:

Пн — Пт: с 11:00 до 17:00

Сб, Вс: выходные

2023 — 2024 © Запчасти Patriot

Политика обработки персональных данных Договор оферта

Мы используем файлы cookie на этом сайте для улучшения работы. Нажимая кнопку "Принять", вы соглашаетесь с этим.
